全部分类/
科学普及/
中国粉体技术

中国粉体技术

2026年03期

扫码免费借阅

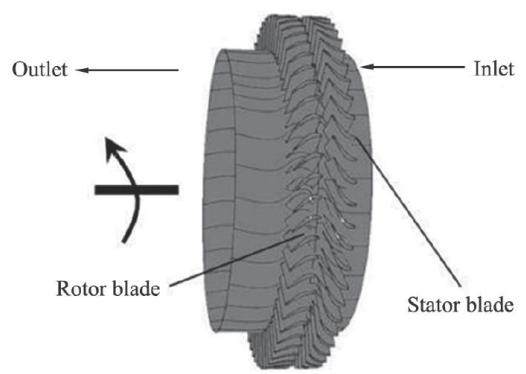

液态化 | 超细颗粒在烟气轮机叶片表面沉积特性的实验与数值模拟

液态化 | 超细颗粒在烟气轮机叶片表面沉积特性的实验与数值模拟

摘要：【目的】为了研究烟气轮机内催化剂颗粒结垢机制，探讨超细颗粒在烟气轮机叶片表面的沉积特性。【方法】结合实验与数值模拟方法，调节单叶片绕流沉积实验装置中的入口流量、入口颗粒浓度、叶片表面粗糙度及壁面材质，分析颗粒在叶片表面的沉积特性；实验研究采用单叶片绕流沉积装置，数值模拟使用 Fluent 软件，以及 RNG k-ε 湍流模型和离散相模型（discrete phase model, DPM），基于临界应力模型、耦合滚动脱附模型，实现气固两相流场及动态沉积过程的求解。【结果】通过分析实验与数值模拟，得到入口流量、入口颗粒浓度、叶片表面粗糙度以及壁面材质对颗粒沉积特性的影响机制，实验结果与数值模拟结果吻合度高；当加料质量浓度为 40,g/m³ 、叶片表面粗糙度为 0 时，随着入口流量增大，压力面上颗粒沉积加剧，脱附面积增大，吸力面上沉积区域基本不变；当入口体积流量为 1200,m³/h 时，随着颗粒浓度增大，压力面与吸力面上的沉积质量都呈增大趋势；当入口体积流量为 1600,m³/h 、加料质量浓度为 40,g/m³ 时，各粗糙度下粒度分布基本相同，与入口颗粒粒度分布曲线几乎重合；与颗粒层壁面相比，金属壁面在压力面和吸力面上的脱附质量均较大。【结论】表面粗糙度仅对初始沉积层的沉积质量有所影响，后续沉积特性由颗粒层主导；入口颗粒浓度的增大会使压力面和吸力面上的沉积质量都增加；入口流量对颗粒沉积呈双重影响，颗粒速度与接触应力的增大会促进沉积，气流剪切作用的增强导致脱附加剧；颗粒层的存在加剧脱附难度，促进沉积。

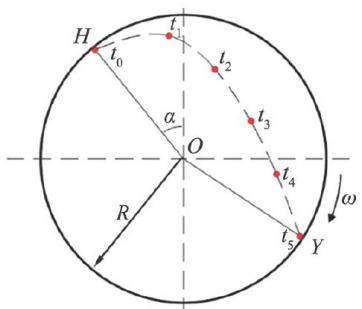

液态化 | 基于 EDEM 的滚筒式混合机的设计与仿真

液态化 | 基于 EDEM 的滚筒式混合机的设计与仿真

摘要：【目的】为了解决聚丙烯(polypropylene, PP)和尼龙6(polyamide6, PA6)颗粒在滚筒式混合机中混合不均的问题，寻找最佳的结构参数。【方法】分析滚筒式混合机的混合机制，建立滚筒式混合机的三维模型，采用离散元法(discrete element method, DEM)分析PP和PA62种颗粒在不同对数带状条、不同高度带状条、不同角度带状条下的滚筒式混合机中的混合效果，通过Lacey算法计算出混合过程中混合均匀度的变化趋势；通过三水平三因素正交实验确定最佳的结构参数。【结果】在带状条对数不同时，随着带状条对数的增加，混合指数先增大后减小，3对带状条的混合效果最好，混合指数为0.8841；在带状条高度不同时，混合指数随着带状条高度的增加而增大，但混合指数增加的幅度逐渐变小，带状条高度为3cm时的混合效果最好，混合指数为0.9045；在带状条角度不同时，混合指数随着带状条角度的增加而增加，但混合指数增加的幅度逐渐变小，带状条角度为50°的混合效果最好，混合指数为0.8276。【结论】增加带状条对数会提升颗粒的混合指数，混合指数随着带状条对数的增加而先增大后减小；随着带状条高度增加，颗粒的混合指数增加，混合指数随着带状条高度的增加而增加，同时混合指数增加的幅度逐渐变小。
液态化 | 颗粒层除尘器的研究进展

液态化 | 颗粒层除尘器的研究进展

摘要：【目的】梳理颗粒层除尘器（granular bed filter, GBF）的研究现状，总结GBF的分类、主要主要实验和数值研究等。【研究现状】GBF的实验研究主要针对固定床GBF和移动床GBF，研究方向主要包括开发新型GBF、优化现有GBF、分析GBF的性能（主要是除尘效率和压降）与各宏观物理量之间的关系；在GBF的数值研究中，颗粒床层模型的构建主要有2种思路，分别为颗粒球规则排列和颗粒球随机堆积；在数学模型方面，主要基于计算流体动力学-离散元法（computational fluid dynamics-discrete element method, CFD-DEM）或CFD-离散相模型（discrete phase model, DPM）的气固耦合方法；数值研究的内容主要为细颗粒物在颗粒床层中的运动沉积情况以及各参数对GBF性能的影响。【结论与展望】未来GBF的研究方向主要包括设计新型GBF或优化现有GBF、完善GBF的数值研究模型并开展对移动床GBF的数值研究。
液态化 | 温度对由泄漏放射性液体生成的气溶胶颗粒的释放行为的影响

液态化 | 温度对由泄漏放射性液体生成的气溶胶颗粒的释放行为的影响

摘要：【目的】为了给核燃料循环设施放射性液体泄漏的源项评价提供基础数据，以硝酸铈溶液作为放射性溶液的非放射性替代物，分析在不同温度条件下由破口泄漏的硝酸铈溶液形成的气溶胶颗粒的释放行为，建立温度与释放分数之间的数量关系。【方法】在温度不同的条件下进行硝酸铈溶液泄漏模拟实验，研究各粒径区间级别的气溶胶颗粒的粒子数浓度、质量浓度随时间的变化规律；依据气溶胶颗粒浓度的微分方程，绘制在溶液温度不同的条件下气溶胶颗粒质量浓度和时间的关系曲线，计算小孔喷射泄漏率、平衡状态下气溶胶颗粒的质量浓度、人体可吸入气溶胶颗粒生成率以及释放分数，确定释放分数与温度之间的函数关系，最后进行实验误差分析。【结果】在溶液温度相同的条件下，各粒径区间级别的气溶胶颗粒的粒子数浓度和质量浓度均随时间的增加由快速上升逐渐趋于平衡状态；硝酸铈溶液温度越高，同一粒径区间级别的气溶胶颗粒的粒子数浓度和质量浓度的上升速率越快、平衡状态时的峰值越高；小孔喷射泄漏率、平衡时气溶胶颗粒的质量浓度、人体可吸入气溶胶颗粒生成率及释放分数均随着溶液温度的升高而增大；硝酸铈溶液温度分别为40、50、60、70、80、88℃时，释放分数分别为 2.99×10^-5 、 4.41×10^-5 、 5.40×10^-5 、 8.23×10^-5 、 1.147×10^-4 、 1.632×10^-4 ；释放分数与硝酸铈溶液温度的三次方呈线性关系，释放分数量级为 10^-5～10^-4 。【结论】释放分数是核设施泄漏事故的源项评估的重要基础数据，有助于分析放射性溶液泄漏事故的辐射影响。
工程技术 | 缺陷型 TiO₂ 光催化纳米材料的制备和光催化应用研究进展

工程技术 | 缺陷型 TiO₂ 光催化纳米材料的制备和光催化应用研究进展

摘要：【目的】实现缺陷型二氧化钛 (TiO₂) 在污染物高效降解、太阳能驱动水解制氢、二氧化碳光催化还原制备燃料、以及温和条件下氮固定合成氨等一系列能源与环境关键应用中的规模化与实用化。【研究现状】全面概括多种主流的缺陷构建策略；重点阐释不同类型缺陷态调控 TiO₂ 光催化性能的内在物理化学机制：缺陷在材料带隙中引入中间能级，有效收窄其表观带隙，从而将光响应范围从紫外区显著拓展至可见光乃至近红外区域；这些缺陷位点可作为高效的光生电子捕获中心，使得更多电荷能够参与表面催化反应；缺陷位点能够作为高活性的表面反应中心，显著促进 H₂O 、 CO₂ 、 N₂ 等关键反应物分子的吸附与活化，有效降低其反应能垒。【结论与展望】未来研究的首要任务是致力于开发更为简单、绿色、成本可控且易于规模化生产的合成技术，同时确保所引入的缺陷在长期运行中保持稳定；大力推动先进原位-工况表征技术与理论计算的深度融合；应积极拓展缺陷型 TiO₂ 的应用边界，将其独特的理化性质应用于能源存储、高灵敏度化学传感、生物医学等新兴前沿交叉领域。

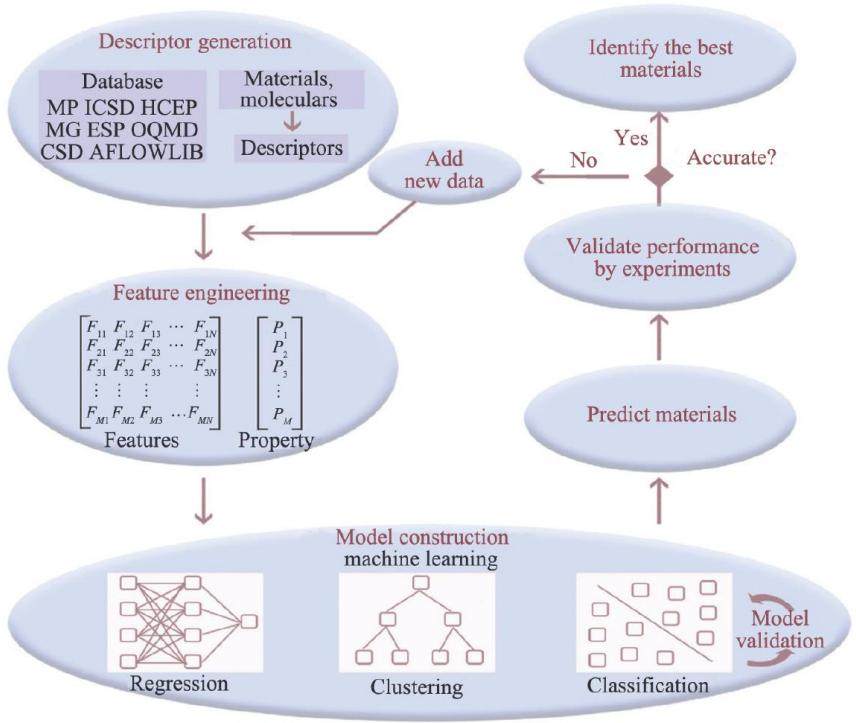

工程技术 | 人工智能在锂离子电池研究中的应用

工程技术 | 人工智能在锂离子电池研究中的应用

摘要：【目的】为了开发高性能锂离子电池，针对人工智能技术在锂离子电池研究中的应用成果开展综述分析，有助于推动锂离子电池技术的创新与发展。【研究现状】综述人工智能技术在锂离子电池领域中的应用研究，概括机器学习算法使用模型及其对锂离子电池性能、寿命提升作用；总结人工智能技术在锂离子电池材料性质预测和开发、状态预测、制造工艺、监测和运行管理等方面的应用。【结论与展望】提出人工智能显著提升锂离子电池生产制造质量和效率，缩短锂离子电池研发周期，但是在数据、模型、计算资源和实际应用等方面存在不足；认为未来的研究方向应聚焦于数据高质量获取、共享和标准化，模型可解释性和通用性提升，与其他技术融合强化，新型电池体系中的推广应用，跨学科合作发展。
工程技术 | 钢渣助磨剂的共聚合成与应用

工程技术 | 钢渣助磨剂的共聚合成与应用

摘要：【目的】针对钢渣硬度高、体积安定性差等特性，开发了一种复合助磨剂，解决钢渣传统处理方式存在的粉磨效率低、活性利用率差等问题，便于钢渣的大规模资源化利用，解决造成环境污染和资源浪费问题。【方法】通过甲基丙烯酸与乙二醇的酯化反应制备含双键酯单体，其中酸醇质量比为1:1.3，110℃反应6h，进一步与异戊烯醇聚氧乙烯醚自由基聚合，合成兼具极性基团与长侧链的高分子聚合物；将所合成的聚合物与质量分数分别为71%的硫酸钠、15%的碳酸钠、4%的氯化钙复配成复合助磨剂；对助磨剂的含量进行研究；利用GB/T 20491—2017《用于水泥和混凝土中的钢渣粉》方法对处理后钢渣粉性能进行检测。通过扫描电子显微镜分析其水化产物的微观形貌。【结果】极差分析结果表明，反应时间是影响酯化率的主要因素；处理后钢渣粉性能指标均达到一级标准。当复合助磨剂的质量分数为3.8%时，能显著提高钢渣粉的活性指标；傅里叶红外光谱证实产物含酯键、醚键及羟基结构特征。【结论】合成的复合助磨剂能提升钢渣的粉磨效率，改善钢渣粉的性能，显著提升钢渣资源化利用效率。
粉体加工 | MXene粉末的大量制备和应用研究进展

粉体加工 | MXene粉末的大量制备和应用研究进展

摘要：【目的】为了突破二维材料的合成瓶颈，将二维纳米材料的生产规模扩大到工业水平，对二维过渡金属碳(氮)化物(transition metal carbide (nitride), MXene)的大量制备问题进行研究。【研究现状】综述HF刻蚀、无氟刻蚀等MXene的合成方法，批量制备MXene粉体的策略，少层和多层MXene粉末的大量制备方法，MXene粉末在锂离子电池、超级电容器、水处理等能源领域的应用等。MXene是一类通过自上而下合成方法制备的二维过渡金属碳化物或氮化物，该工艺易于按反应器体积进行放大；对于单层MXene粉末，目前多采用改进的铵根离子剥离方法（包括逐步剥离和离心辅助聚沉），最终实现少层MXene纳米片粉末的快速大量制备。多层MXene与少层MXene的大量制备方法各有侧重，在放大生产时不会改变其结构或性质，从而具备进一步放大和商业化生产的可行性；多层MXene制备工艺较为成熟，成本较低，但在某些应用中受限于其层间距和剥离效率，相比之下，少层MXene通过插层改性和扩层方法制备，虽制备过程更为复杂，但能显著提高材料的性能，更适合高要求的应用场景。【结论与展望】提出未来的研究将聚焦于开发更高效、低成本的制备技术；新型MXenes不仅继承传统二维纳米材料的优异性能，还表现出类似石墨烯和金属的高导电性（电导率约为8000 S/cm），被广泛应用于能量存储和传感器等领域，对于水处理领域也有重要意义。
粉体加工 | 低温等离子改性PVDF粉末对固井水泥石低温冲击韧性的影响

粉体加工 | 低温等离子改性PVDF粉末对固井水泥石低温冲击韧性的影响

摘要：【目的】研究低温等离子改性聚偏氟乙烯(plasma-treated polyvinylidene fluoride, PVDF-G)粉末对固井水泥石低温冲击韧性的影响，应对深海极地开采环境中固井水泥材料受到的低温高压与高频低载荷冲击的严峻挑战。【方法】采用低温等离子体技术对聚偏氟乙烯(polyvinylidene fluoride, PVDF)粉末表面进行物理改性，以增强其与水泥基体的界面相容性；将PVDF-G和PVDF按质量分数分别为0.2%、0.4%、1.0%掺入水泥体系中，制备试样，并分别在4、60℃条件下养护，对比分析试样在静态力学性能(抗拉强度)和动态冲击载荷作用下的能量吸收能力，系统评估其对水泥石韧性的增强作用。【结果】在相同养护条件下，掺入PVDF-G的水泥石抗拉强度最高可达4.31 MPa；PVDF-G显著提升水泥石在低温条件下的抗冲击能力，在养护温度为4℃的环境中，水泥石在承受冲击载荷时的能量吸收增加，在0.1 ms时间内，PVDF-G实验组的水泥石吸收的能量约为空白对照都的1.5倍，为PVDF实验组的2.0倍，韧性显著提高。【结论】未经过改性的PVDF粉末的粒度较大且分布不均，使其与水泥基体的结合力不足，从而限制其增韧性能；经过低温等离子体改性后，PVDF-G样品不仅粉末减小，表面粗糙度也显著增加，进而提高PVDF粉末与水泥基体之间的物理结合力，有效增强水泥石的韧性。
粉体加工 | 粉煤灰和矿渣对混凝土抗硫酸腐蚀性能影响比较

粉体加工 | 粉煤灰和矿渣对混凝土抗硫酸腐蚀性能影响比较

摘要:【目的】研究普通硅酸盐水泥混凝土(ordinary Portland cement concrete, OPCC)与单掺粉煤灰或矿渣混凝土以及粉煤灰-矿渣基混凝土的抗硫酸腐蚀性能变化规律。【方法】对混凝土进行硫酸腐蚀,对比4种混凝土试件被硫酸溶液腐蚀后的表面和局部形貌、质量损失率和抗压强度变化,借助压汞法、X射线衍射仪、扫描电子显微镜等技术分析混凝土微观结构及腐蚀产物。【结果】基于最紧密堆积原理设计的粉煤灰-矿渣基混凝土,因大量矿物掺合料的掺入,减少体系中易腐蚀水化产物 Ca(OH)₂ 和钙矾石的生成,内部结构更致密,硫酸浸泡120 d后仍保持较好工作性能;OPCC与单掺粉煤灰或矿渣的混凝土在硫酸作用下的表观腐蚀程度、质量损失率和抗压强度损失率均高于粉煤灰-矿渣基的混凝土。
粉体加工 | 有机单体原位聚合对油井水泥石力学性能的影响

粉体加工 | 有机单体原位聚合对油井水泥石力学性能的影响

摘要：【目的】为了提高油井水泥石在复杂应力环境下的韧性，分析原位聚合改性对油井水泥石力学性能的影响规律。【方法】采用有机单体丙烯酰胺(acrylamide, AM)与N,N-二甲基丙烯酰胺(N,N-dimethylacrylamide, DMAA)在水泥浆中进行原位聚合,通过调整单体掺量、单体比例、交联剂添加量与引发剂添加量制备改性水泥石试样,并借助X射线衍射分析仪、热分析仪和扫描电子显微镜等手段探讨其增韧机制。【结果】当水泥中单体的质量分数为1.5%、AM与DMAA的质量比为3:1、交联剂与引发剂添加量分别为单体质量的3%时,水泥石试样 D3 养护7d后的抗压强度和抗拉强度较空白组分别增大5.17%与36.50%,单轴弹性模量显著减小38.95%,峰值应力增大6.25%,三轴弹性模量降至6.16GPa。【结论】AM与DMAA在水泥基体中发生原位聚合,形成有机-无机互穿网络结构,能有效提升水泥石的韧性与变形能力,表明原位聚合改性方法对改善油井水泥石力学性能具有显著效果。
粉体加工 | 基于能量计损破碎模型的球磨机研磨效率分析

粉体加工 | 基于能量计损破碎模型的球磨机研磨效率分析

摘要：【目的】为了解决球磨机单位产量能耗大、能量利用率低等问题，研究在提高目标颗粒的产率、保证物料颗粒破碎后产物质量的前提下，尽可能地降低能耗，实现最优的综合研磨效果。【方法】建立带有梯形衬板的球磨机筒体的几何模型，以及黏结颗粒在多次碰撞中的能量计损破碎模型，随后验证能量计损破碎模型的有效性；分别探讨球磨机筒体转速、筒体衬板数量、磨介球半径和材质、磨介球与物料颗粒的质量比（球料比）、物料形状对研磨效率的影响。【结果】在磨介球半径为20 mm，球料比为1:1，磨介球为钢球，衬板数量为12，筒体转速为40 r/min的条件下，研磨综合效率最优；钢球与陶瓷球的质量比为7:3时研磨综合效率最优；在球料比为3:2时目标粒级产率最优；条状物料破碎后的目标颗粒的质量分数最大，颗粒之间的碰撞次数最多，但过粉碎现象最严重。【结论】低能、高频碰撞可保证合理的破碎率，同时能够控制过粉碎现象，使得破碎效率和目标颗粒产率达到最佳平衡；磨介球半径过小易导致产率低下，过大则会引发过粉碎与研磨不均问题；在磨介球中掺入陶瓷球可有效抑制过粉碎现象，但陶瓷球数量过多会削弱整体破碎效率；球料比过高虽可提高颗粒之间的碰撞次数，却会导致过粉碎现象加剧；块状物料须进行二次研磨或更换大直径的磨介球。
颗粒性能 | 球形颗粒间液桥形成过程实验及直接数值仿真

颗粒性能 | 球形颗粒间液桥形成过程实验及直接数值仿真

摘要：【目的】研究湿颗粒碰撞过程中液桥传输机制，预测工业过程中湿颗粒间液体传输过程。【方法】结合实验与数值模拟，探究液膜厚度、颗粒初始间距及液体黏度对球形颗粒间液桥动态行为的影响规律；通过自主设计的实验装置与气-液-固三相流直接数值仿真，探讨液桥形成过程中各参数的作用机制。【结果】实验与模拟的结果对比反映出表面特性对液体传输实际过程的影响；无量纲膜厚每增加0.01，最大无量纲液桥体积约增加0.2，当无量纲膜厚约为0.22时液桥体积趋于饱和；实验中，无量纲距离从0.067增大到0.133时，最大液桥体积平均减小率约为3.0%，无量纲距离从0.067增大到0.200时，减小率约为4.9%，仿真中液桥体积平均减小率约为2.6%，减小率约为3.9%；当动力黏度为0.92~9.74 Pa·s时，液体黏度的改变对液桥形成过程中液桥体积的变化无明显影响。【结论】液膜厚度的增加使液桥体积显著增长，并存在使液桥体积饱和的临界厚度；颗粒初始间距的增大会抑制液桥的形成；在特定黏度范围内，液体黏度变化对液桥体积无显著作用，表明毛细力是液桥演化的主导机制。
颗粒性能 | MoS₂ 负载 CdS 基复合材料的可见光催化析氢性能

颗粒性能 | MoS₂ 负载 CdS 基复合材料的可见光催化析氢性能

摘要：【目的】通过比较水热法、光沉积法2种不同的合成方法对二硫化钼 (MoS₂) 负载硫化镉(CdS)基复合材料的光催化析氢性能的影响，解析制得的复合材料的微观结构、界面相互作用与可见光催化析氢性能之间的构效关系。【方法】以CdS作为基底， MoS₂ 为助催化剂，分别采用水热法、光沉积法制得 MoS₂-CdS-H 、 MoS₂-CdS-P 复合材料；对 MoS₂-CdS-H 、 MoS₂-CdS-P 、CdS、 MoS₂ 样品的物相组成、界面电子结构、微观形貌、介孔结构、比表面积、孔径分布进行表征，分析样品的光学性质和产氢性能，进行循环使用稳定性实验，揭示产氢性能最优的复合材料中促进光生电荷分离与传输的内在机制。【结果】与 MoS₂-CdS-P 、CdS、 MoS₂ 相比， MoS₂-CdS-H 具有更高的结晶度、较强的界面相互作用、清晰的折叠边缘结构、优异的比表面积、较大的孔容以及适中的介孔结构， MoS₂-CdS-H 在可见光区展现出较强的光吸收能力，在硫化钠 (Na₂S) -亚硫酸钠 (Na₂SO₃) 溶液体系中， MoS₂-CdS-H 的光催化产氢量最高，达到1509.88μmol，而且在4次循环使用后仍保持良好的产氢活性； MoS₂-CdS-H 的瞬态光电流响应特性最强，光电流密度最大可至3.1μA/cm2； MoS₂-CdS-H 阻抗的虚部与实部的关系曲线的曲率最大，阻抗值较小。【结论】水热法制得的 MoS₂-CdS-H 在光催化反应中具有丰富的活性位点，CdS、 MoS₂ 之间界面接触面积的增加能有助于形成多维电子传输通道，促进光生电子-空穴对的有效分离与迁移，加快析氢反应的表面动力学过程； MoS₂-CdS-H 具有较高的光吸收效率，满足工程应用对催化剂耐久性的基本要求。
颗粒测试与表征 | 对辊破碎机产物粒度分布特性

颗粒测试与表征 | 对辊破碎机产物粒度分布特性

摘要:【目的】为了改善对辊破碎机破碎产物粒度分布、提升破碎机产能,探究其破碎产物粒度分布特性。【方法】结合Tavares破碎模型及室内试验,分析不同的排料口间隙、转速及物料密实度对对辊破碎机破碎产物粒度分布的影响规律。【结果】辊缝隙从3 mm减小至1 mm,粒径为1~3 mm的产物累积质量分数提升22.5%,产物平均粒度从2.89 mm减小到1.56 mm;产量随转速升高而增加,但产量增加速率会随着转速增加而降低;物料密实度提高会使细粒级(<2 mm)占比降低、粗粒级(>4 mm)占比提高。【结论】破碎产物在接近辊缝尺寸的粒级范围富集,破碎产物主体粒级占比主要由辊缝大小决定;提高物料密实度会降低破碎比,物料粒度过小会导致对辊破碎机对颗粒的破碎效率降低。

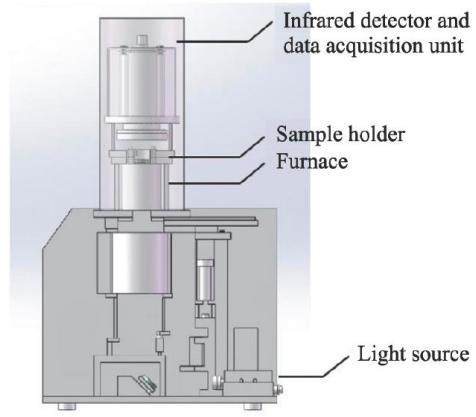

颗粒测试与表征 | 激光闪射法测量石墨烯薄膜热扩散系数的影响因素

颗粒测试与表征 | 激光闪射法测量石墨烯薄膜热扩散系数的影响因素

摘要：【目的】通过研究激光闪射法测量石墨烯薄膜面内热扩散系数的主要影响因素，建立稳定可重复的测量方法。
颗粒测试与表征 | 基于EDEM钢渣颗粒堆积角的颗粒接触参数标定

颗粒测试与表征 | 基于EDEM钢渣颗粒堆积角的颗粒接触参数标定

摘要：【目的】为了使基于离散元单元法(discrete element method, DEM)的仿真软件EDEM的数值模拟结果能够更准确地反映炼钢过程中钢渣颗粒的流动特性，分析钢渣颗粒接触参数的最优组合，为钢渣颗粒的离散元仿真提供可靠参数依据。【方法】采用实验与仿真相结合的方法，通过实验测得钢渣颗粒的粒径分布、密度、颗粒形状、堆积角度等基本参数，并设计正交试验对颗粒-颗粒接触参数进行参数标定；利用Python软件的OpenCV库实现堆积角图像的读取处理。

中国粉体技术

目录

液态化 | 超细颗粒在烟气轮机叶片表面沉积特性的实验与数值模拟

液态化 | 超细颗粒在烟气轮机叶片表面沉积特性的实验与数值模拟

液态化 | 基于 EDEM 的滚筒式混合机的设计与仿真

液态化 | 基于 EDEM 的滚筒式混合机的设计与仿真

液态化 | 颗粒层除尘器的研究进展

液态化 | 颗粒层除尘器的研究进展

液态化 | 温度对由泄漏放射性液体生成的气溶胶颗粒的释放行为的影响

液态化 | 温度对由泄漏放射性液体生成的气溶胶颗粒的释放行为的影响

工程技术 | 缺陷型 TiO2 光催化纳米材料的制备和光催化应用研究进展

工程技术 | 缺陷型 TiO2 光催化纳米材料的制备和光催化应用研究进展

工程技术 | 人工智能在锂离子电池研究中的应用

工程技术 | 人工智能在锂离子电池研究中的应用

工程技术 | 钢渣助磨剂的共聚合成与应用

工程技术 | 钢渣助磨剂的共聚合成与应用

粉体加工 | MXene粉末的大量制备和应用研究进展

粉体加工 | MXene粉末的大量制备和应用研究进展

粉体加工 | 低温等离子改性PVDF粉末对固井水泥石低温冲击韧性的影响

粉体加工 | 低温等离子改性PVDF粉末对固井水泥石低温冲击韧性的影响

粉体加工 | 粉煤灰和矿渣对混凝土抗硫酸腐蚀性能影响比较

粉体加工 | 粉煤灰和矿渣对混凝土抗硫酸腐蚀性能影响比较

粉体加工 | 有机单体原位聚合对油井水泥石力学性能的影响

粉体加工 | 有机单体原位聚合对油井水泥石力学性能的影响

粉体加工 | 基于能量计损破碎模型的球磨机研磨效率分析

粉体加工 | 基于能量计损破碎模型的球磨机研磨效率分析

颗粒性能 | 球形颗粒间液桥形成过程实验及直接数值仿真

颗粒性能 | 球形颗粒间液桥形成过程实验及直接数值仿真

颗粒性能 | MoS2 负载 CdS 基复合材料的可见光催化析氢性能

颗粒性能 | MoS2 负载 CdS 基复合材料的可见光催化析氢性能

颗粒测试与表征 | 对辊破碎机产物粒度分布特性

颗粒测试与表征 | 对辊破碎机产物粒度分布特性

颗粒测试与表征 | 激光闪射法测量石墨烯薄膜热扩散系数的影响因素

颗粒测试与表征 | 激光闪射法测量石墨烯薄膜热扩散系数的影响因素

颗粒测试与表征 | 基于EDEM钢渣颗粒堆积角的颗粒接触参数标定

颗粒测试与表征 | 基于EDEM钢渣颗粒堆积角的颗粒接触参数标定

过往期刊

中国粉体技术

中国粉体技术

中国粉体技术

中国粉体技术

中国粉体技术

猜你喜欢

科学之友

光学精密工程

科幻立方

物流研究

地震地磁观测与研究

河北科技大学学报(社会科学版)

北京科技大学学报(社会科学版)

电子设计工程

安徽机电职业技术学院电子阅览室

安徽机电职业技术学院电子阅览室

新用户注册

注册成功

修改电子邮件

工程技术 | 缺陷型 TiO₂ 光催化纳米材料的制备和光催化应用研究进展

工程技术 | 缺陷型 TiO₂ 光催化纳米材料的制备和光催化应用研究进展

颗粒性能 | MoS₂ 负载 CdS 基复合材料的可见光催化析氢性能

颗粒性能 | MoS₂ 负载 CdS 基复合材料的可见光催化析氢性能
