机械传动

2026年07期

《机械传动》杂志，于1977年经国家新闻出版总署批准正式创刊，是中国机械工程学会机械传动分会和中国机械通用零部件工业协会齿轮分会两组织的会刊，在国内享有较高的声誉，在机械行业内具有重要的影响力。

扫码免费借阅

目录

快速导航

机构优化设计 | 人形机器人一体化伺服关节新发展及关键技术

机构优化设计 | 人形机器人一体化伺服关节新发展及关键技术

摘要：【意义】针对人形机器人一体化直线伺服关节发展滞后、技术瓶颈不清晰的问题，系统梳理其研究进展与应用现状，明确核心技术要点与未来发展方向，以支撑高性能关节的技术创新与工程应用。【分析】首先，对比分析国内外10余款典型人形机器人的性能参数与关节应用方案，以明确旋转关节与直线关节的技术差异及适用场景；其次，系统总结液压、电动、气动3类直线关节驱动形式的技术特点与工程进展；再次，归纳一体化伺服关节的主流构型，量化对比国内外主流产品的性能指标；最后，深入剖析一体化电驱直线伺服关节的关键技术瓶颈。
机构优化设计 | 基于线齿轮传动的仿生螃蟹机器人设计与动力学仿真

机构优化设计 | 基于线齿轮传动的仿生螃蟹机器人设计与动力学仿真

摘要：【目的】针对传统移动机器人在非结构化地形中步行稳定性差、能耗高且结构冗余的缺陷，结合空间线齿轮传动与连杆仿生设计优势，研制一种轻量化、高地形适应能力的六足仿生螃蟹机器人。【方法】首先，提取了螃蟹步足的半椭圆运动轨迹曲线特征，采用对称曲柄摇杆连杆机构设计了腿部执行机构，并通过表型几何数据比例确定了大小腿尺寸；其次，基于空间曲线啮合方程构建了传动比为2的减速线齿轮传动系统，利用解析法推导了其空间接触线与中心线方程，利用封闭矢量法建立了腿部的双环平面运动学方程，规划支撑相占地系数为0.5的高效三角步态并解算了其稳态裕度；再次，结合达朗贝尔原理构建了腿部各杆件的一次线性动力学矩阵，并在静力学分析的基础上对机体铝制侧板进行了保留质量70%的变密度拓扑优化轻量化设计；最后，利用Adams软件搭建了机器人的虚拟样机模型，通过15°斜坡及凹凸障碍地形进行了多工况整体动力学仿真验证。【结果】线齿轮较同规格普通齿轮减重2.1%；侧板经拓扑优化后结构最大受载应变降低1个数量级，其自身质量大幅压缩至原本的74.52%，实现了显著的轻量化减重效果。在非结构化障碍物冲击下，机器人的质心位移曲线波动高度受限，行进速度呈良好的周期性变化，且各关节未产生任何加速度突变，验证了所提仿生驱动方案具有优异的行走稳定性与非结构化地形适应能力。
机构优化设计 | 变胞式并联分拣机器人机构的设计与尺度分析

机构优化设计 | 变胞式并联分拣机器人机构的设计与尺度分析

摘要：【目的】为了满足多种分拣工作任务的需求，设计了一种机器人机构，以提高机构工作的灵活性。【方法】首先，基于不同轨迹的分拣工作任务，设计了一种含有3个构态的变胞式分拣机器人机构；其次，进行了全面的运动学分析，确定了各个构态的工作空间，并建立了工作空间约束条件的量化评价指标；再次，提出一种创新的尺度优化分析方法，分别设置各构态的优化变量，同时考虑了机构的尺度参数与工作空间约束条件，在优化过程中首先对各构态进行单目标优化求解，随后为各个构态的目标函数值设定约束条件进行多目标协同优化，得到了满足所有构态性能要求的综合最优解；最后，开展了案例研究。【结果】计算结果表明，各个最优值与各个构态的目标函数值的比例均大于80%，说明机构各个构态的最优性能得到了一定的保证，最终得到机器人机构的最优尺度参数，完成了机器人结构的设计。研究工作为变胞机构设计提供了新的研究思路和参考依据。
机构优化设计 | 基于DeLaN模型的机器人计算力矩控制研究

机构优化设计 | 基于DeLaN模型的机器人计算力矩控制研究

摘要：【目的】针对机器人轨迹跟踪控制中动力学建模复杂、参数辨识困难的问题，提出一种基于深度拉格朗日网络(Deep Lagrangian Network, DeLaN)的计算力矩控制(Computed Torque Control, CTC)方法。【方法】首先，设计了一种考虑摩擦力的DeLaN模型，以提升对机器人动力学参数的辨识精度；其次，提出一种机器人激励轨迹优化方法，为DeLaN模型训练提供了高质量数据集；最后，提出DeLaN-CTC算法，给出相关推导证明，并在宇树Z1机械臂平台上进行了动力学模型辨识试验与DeLaN-CTC算法的轨迹跟踪试验。【结果】试验结果表明，结合摩擦力的DeLaN模型能够准确辨识Z1机械臂动力学参数，且DeLaN-CTC算法比DeLaN-PD[结合DeLaN动力学模型前馈的比例-微分(Proportional-Derivative, PD)控制算法]具有更高的轨迹跟踪控制精度，验证了其在高精度轨迹跟踪任务中的有效性。
机构优化设计 | 多磁极激励的内-外筒式磁流变阻尼器设计及性能研究

机构优化设计 | 多磁极激励的内-外筒式磁流变阻尼器设计及性能研究

摘要：【目的】针对由结构和尺寸限制导致的磁流变阻尼器有效液流通道长度不足这一问题，设计了一种多磁极激励的内-外筒式磁流变阻尼器。【方法】首先，采用多磁极结构，在内筒上开设8条并联的轴向液流通道，引导磁力线垂直穿过整个液流通道，以有效延长阻尼器的有效液流通道；其次，依据磁路欧姆定律构建磁路简化模型，推导输出阻尼力的数学表达式；借助COMSOL软件对其进行仿真，分析阻尼器内部磁感应强度及压强分布；最后，研究了在正弦激励下阻尼力随活塞头位移和速度变化的特性。【结果】仿真结果表明，在0~2.0A励磁电流下，阻尼器的输出阻尼力范围为0.24~3.36kN，阻尼力动态可调范围为1~14.4。
机构优化设计 | 基于动态性能提升的一体化关节轻量化设计

机构优化设计 | 基于动态性能提升的一体化关节轻量化设计

摘要：【目的】为提升协作机器人的整体性能，使其运行更稳定、高效且精准，对一体化关节实施轻量化设计，并同步优化其动态性能。【方法】首先，对机构模型、传动系统模型及频率特性进行分析；其次，采取以关节转动惯量为优化变量的策略，将一体化关节中电动机、谐波减速器等固定组件的额定参数设定为优化目标函数的约束条件，采用非支配排序遗传算法Ⅱ（Nondominated Sorting Genetic Algorithm Ⅱ, NSGA-Ⅱ），对关节谐振频率、电动机电气固有频率及关节总质量这3个关键性能指标进行多目标综合优化；最后，在上述多目标优化的基础上，对一体化关节的材料进行优化设计。【结果】多目标优化后，关节转动惯量减少了16.6%，质量减少了15.2%。多目标优化和材料优化的结果高度吻合，验证了材料优化符合轻量化设计的标准。
机构优化设计 | 基于空间变换的绳驱动并联机器人力螺旋可行工作空间求解

机构优化设计 | 基于空间变换的绳驱动并联机器人力螺旋可行工作空间求解

摘要：【目的】针对绳驱动并联机器人工作空间的确定问题，提出一种基于空间变换的求解其可获取力螺旋集与力螺旋可行工作空间的方法。【方法】首先，基于虚功原理建立了绳驱动并联机器人动力学与静力学模型，由结构矩阵得到了从力螺旋空间到绳力空间的变换矩阵。其次，通过将绳力空间中的超正平行多面体逆映射至力螺旋空间，精确构建了位姿相关的机器人实际可获取力螺旋集。再次，将由所需力螺旋构成的力螺旋空间超正平行多面体线性变换至绳力空间；运用多面体包含思想，将复杂的力螺旋可行性边界判定转化为绳力空间中的解集不等式约束，实现了力螺旋可行工作空间的快速高效求解。最后，以一种8绳索驱动的6自由度冗余约束并联机器人为例进行了系统的数字化仿真验证。【结果】仿真结果表明，所提空间变换求解方法能够准确、直观地表征并联机器人在不同欧拉角姿态下的六维力螺旋可行工作空间边界。绳驱动并联机器人的力螺旋可行工作空间形态与其空间几何机械结构、绳索对称布置角度以及绳索许用拉力边界范围密切相关。研究成果为柔性并联机器人的构型优化和精密作业轨迹规划提供了依据。
机构优化设计 | 仿筐蛇尾耦合空间捕获手爪的设计与分析

机构优化设计 | 仿筐蛇尾耦合空间捕获手爪的设计与分析

摘要：【目的】针对非合作空间目标运动不可预测、形状不规则导致的传统刚性手爪依赖高精度定位且易夹持滑脱的问题，受筐蛇尾自适应闭合围捕机制启发，开发一种具备大工作空间、低捕获精度需求及高度模块化的单驱动多指节耦合空间捕获手爪。【方法】首先，基于交叉四杆机构与串联指节构建了手爪主干，并引入主干与分支间的链式联动传动机构，实现了单驱动下多关节的协调同步开合；其次，利用闭环矢量法对单指节进行了位置逆解分析，并结合Denavit-Hartenberg参数法建立了整指平面运动学方程；再次，通过雅可比矩阵行列式进行了全工作空间内部及边界处的奇异位形判定，并应用拼接法与高斯面积公式精确计算了不同构型参数下的手指可达工作空间；最后，采用光敏树脂3D打印制造了手爪物理样机，并搭建了单电动机集中驱动控制平台，对多类非合作典型几何体进行了笼式包络抓取试验验证。【结果】运动学仿真与试验结果表明，所设计的手爪在单一轴向推杆驱动下具备优异的形封闭包络能力。在输入关节角度范围内，优化后的手指参数可达空间范围显著扩大，样机能够实现对不规则六面体及复杂拓扑软质目标物的自适应稳定捕获，有效消除了滑脱风险，验证了该仿生手爪在空间碎片清理及在轨维修作业中的工程可行性。
机构优化设计 | 基于SA-PSO算法的挖掘机操作臂时间最优轨迹规划

机构优化设计 | 基于SA-PSO算法的挖掘机操作臂时间最优轨迹规划

摘要：【目的】针对利用单一智能算法优化作业轨迹时存在的运行不稳定、优化效率低和陷入局部最优等问题，将模拟退火和粒子群优化(Simulated Annealing and Particle Swarm Optimization, SA-PSO)算法相结合，对挖掘机操作臂的挖掘任务轨迹进行最优时间规划。【方法】首先，在Denavit-Hartenberg坐标系下，构造挖掘机操作臂的机构简图，建立其运动学模型；其次，采用4-3-3-3-4分段多项式进行插值，在关节速度和加速度约束下，通过SA-PSO算法对高效率挖掘任务轨迹进行优化；再次，在同一作业任务下，将差分进化(Differential Evolution, DE)算法和粒子群优化(Particle Swarm Optimization, PSO)算法依次用于求取时间最优轨迹；最后，为了验证规划轨迹的可行性，将优化结果代入实物进行验证。【结果】试验结果表明，混合算法求得的最优时间轨迹作业效率更短、冲击最小，可有效减少对各关节液压缸的磨损；同时，混合算法求取最优轨迹所用时长最短，有助于提高挖掘机操作臂在实际工程作业的实时性。实物验证结果表明，优化的轨迹可实现挖掘机操作臂的高效率、平稳作业。
机构优化设计 | 基于改进 A*算法的正交蛇形机器人蜿蜒运动的路径规划

机构优化设计 | 基于改进 A*算法的正交蛇形机器人蜿蜒运动的路径规划

摘要：【目的】针对传统A*算法在正交蛇形机器人路径规划中存在搜索范围较大、冗余拐角较多、路径不够平滑等缺陷，提出多维度改进策略，以生成适配蛇形机器人蜿蜒运动特性的规划路径。【方法】首先，增加权重系数改进启发式函数，实现算法搜索范围的可控调节，提升搜索效率；其次，采用相同代价下的冗余拐角优化方法，有效削减路径冗余拐角数量；然后，引入梯度下降法生成适配蛇形机器人蜿蜒运动的基础路径；最后，采用lowess局部加权回归平滑法对路径进行再平滑处理，进一步提升路径平顺性。搭建Adams软件与Matlab软件联合仿真模型，对变振幅路径和转弯路径开展联合仿真试验。【结果】结果表明，蛇形机器人可实现振幅由0.9823至0.5763的平滑切换，转弯角度约为45°，且能完成两次相反方向的平稳转弯变换，验证了改进A*算法的合理性，为蛇形机器人运动路径规划提供参考。

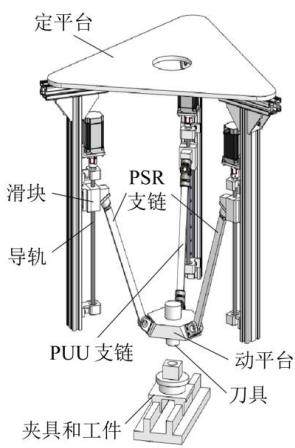

机构优化设计 | 基于改进粒子群算法的2PSR-PUU并联机床位姿误差分析与补偿

机构优化设计 | 基于改进粒子群算法的2PSR-PUU并联机床位姿误差分析与补偿

摘要：【目的】为了提升具有大摆角特性2PSR-PUU并联机床的位姿精度，以2PSR-PUU并联机床为对象展开研究。【方法】首先，采用闭环矢量法求解并联机器人运动学的正逆解；其次，基于偏微分理论建立并联机器人的误差模型，并对误差参数与动平台位姿精度的影响关系进行了定量分析；然后，建立并联机床的误差补偿模型，并引入改进粒子群优化算法，对误差补偿函数寻优求解；最后，在Matlab软件中对并联机器人进行误差模型的仿真分析。【结果】仿真和试验结果表明，并联机床误差补偿后，各位姿参数误差数量级有效提升，动平台在x和z轴以及 φ 向角自由度方向的最大误差值分别由1.614 mm、1.612 mm、0.468°降至0.00199 mm、0.00150 mm、0.0011°，且补偿前后的位姿误差曲线中的尖峰得到改善，证明误差补偿算法可有效改善2PSR-PUU并联机床的运动稳定性和位姿精度。
动态特性分析 | 并联复式活齿机构传动精度分析

动态特性分析 | 并联复式活齿机构传动精度分析

摘要：【目的】针对并联复式活齿传动领域关键零部件制造误差对传动精度影响规律及误差间补偿关系研究不足，且尚未建立考虑制造误差的传动精度分析模型的问题，开展传动精度分析与误差补偿机制研究。【方法】首先，基于集中参数法与啮合线增量法，建立考虑两级传动主要制造误差的传动精度分析模型，为误差影响规律研究提供支撑；其次，分析单误差因素对传动精度及活齿啮合齿数的影响规律，给出各误差合理取值区间；然后，采用响应面法研究组合误差对传动精度的影响；最后，探讨各误差的灵敏度及组合误差间的补偿关系。【结果】结果表明，行星级制造误差对系统传动精度影响较小，设计时可适当降低精度要求；活齿级制造误差对传动精度及活齿啮合齿数影响显著，定盘齿廓误差、活齿直径误差与激波器齿廓误差对传动误差峰峰值最为敏感，且活齿直径误差与激波器、定盘齿廓误差存在补偿作用。工程中可通过选配活齿实现精度补偿，为并联复式活齿传动精度设计提供参考。
动态特性分析 | 面齿轮副啮合接触特性的解析计算方法研究

动态特性分析 | 面齿轮副啮合接触特性的解析计算方法研究

摘要：【目的】面齿轮副的承载传动误差和最大接触应力是评估其弯曲与抗胶合承载能力的核心性能指标。针对传统有限元分析法迭代繁琐、计算耗时长导致方案优化不便的问题，探究一种高效率、高精度的面齿轮副啮合接触特性解析计算新方法。【方法】首先，基于轮齿接触分析输出的接触点轨迹及方向向量，引入了切片法与变截面悬臂梁理论，构建了面齿轮与小齿轮的整体弯曲变形解析柔度矩阵；其次，结合共轭梯度-快速傅里叶变换技术快速求解了齿面的局部弹性接触变形与应力场分布；再次，引入了多齿啮合区域转换判据与解集不等式约束，通过迭代逼近更新接触点的法向变动间隙，实现了多工况下面齿轮副承载传动误差与最大接触应力的全周期快速反演；最后，以一对拓扑修形面齿轮副为算例，将其与精细化五齿局部三维有限元模型的仿真结果进行了多载荷对比验证。【结果】对比研究表明，所提解析计算方法与有限元分析法得到的承载传动误差和最大接触应力曲线具有完全一致的啮合周期与单调演变特征。在100、160、800 N·m的外加转矩工况下，承载传动误差的最大相对偏差仅为8.29%，最大接触应力的最大相对偏差为10.3%，两者均小于或逼近10%的工程容许边界，验证了所提解析方法的可行性。同时，所提方法计算效率显著提升，可为高承载面齿轮传动系统的快速主动设计提供核心依据。

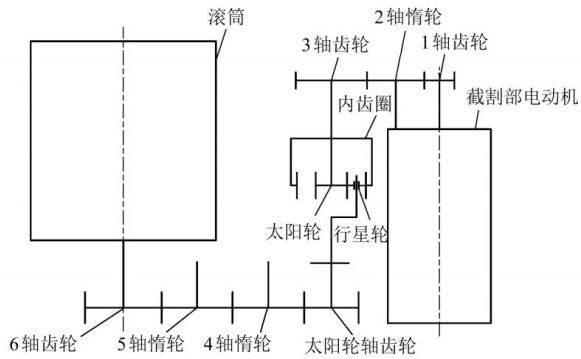

动态特性分析 | 薄煤层采煤机直齿单点线啮合齿轮承载特性分析

动态特性分析 | 薄煤层采煤机直齿单点线啮合齿轮承载特性分析

摘要：【目的】针对薄煤层采煤机工作空间狭小、载荷波动大，截割部传动装置对体积紧凑性与传动性能要求严苛的问题，采用直齿单点线啮合齿轮替代传统渐开线齿轮，开展承载特性分析，以提升传动系统的承载能力与运行稳定性。【方法】首先，基于齿廓成形原理建立直齿单点线啮合齿轮与直齿渐开线齿轮的三维模型，为后续强度分析提供几何基础；其次，采用修正后的赫兹接触与悬臂梁计算方法，计算不同啮合位置下的齿面接触应力与齿根弯曲应力，获得理论强度数据；然后，通过HyperMesh软件与Ansys Workbench软件联合仿真，对比验证理论计算结果，确保分析准确性；最后，开展齿廓修形研究，优化齿轮啮合特性。【结果】结果表明，采用直齿单点线啮合齿轮后，齿面最大接触应力从1278.6 MPa降至1245.4 MPa，降低2.59%；小齿轮与惰轮的齿根最大弯曲应力分别从344.04、341.4 MPa降至274.49、305.78 MPa，降低20.21%、10.43%；齿面与齿根的应力集中现象得到改善。齿廓修形后，齿顶接触应力显著降低，应力集中程度明显减小。结构参数相近条件下，修形后的直齿单点线啮合齿轮可显著提高薄煤层采煤机传动系统的承载能力。
动态特性分析 | 基于L-M算法的齿轮精密磨削多工艺参数优化技术研究

动态特性分析 | 基于L-M算法的齿轮精密磨削多工艺参数优化技术研究

摘要：【目的】随着新能源汽车行业的兴起，汽车中使用的齿轮对精度的要求有所提高。为了得到更准确的工艺参数模型，开展基于Levenberg-Marquardt(L-M)算法的齿轮精密磨削多工艺参数优化技术研究。【方法】首先，以自主研发的新型成形齿轮磨削装备为载体，以经成形磨削加工的材料为20CrMnTi的齿轮为研究对象，提出4个新型的工艺参数：砂轮线速度、砂轮沿齿轮轴线方向的进给速度、磨削刀具进刀次数、单次切削的磨削深度；其次，采用均匀设计试验的方法，对磨削过程中各工艺参数对齿面加工结果的影响进行了研究，并通过1阶线性回归分析，建立工艺参数与齿面加工结果之间的函数关系；最后，综合考虑切削过程中各因素的影响，采用L-M算法，实现切削过程中各工序的高效、精确。【结果】试验结果表明，采用最优的4种磨削工艺参数，能有效地提高加工效率，提高加工后的齿面质量。
故障失效诊断 | 小样本条件下仿真数据驱动的轴承故障诊断方法研究

故障失效诊断 | 小样本条件下仿真数据驱动的轴承故障诊断方法研究

摘要：【目的】基于深度学习的故障诊断需要大量的高质量数据进行训练。针对轴承真实故障数据难以获取，导致故障诊断难以开展的问题，提出一种小样本条件下仿真数据驱动的轴承故障诊断方法。【方法】通过构建动力学模型，获取轴承不同状态下的仿真数据；并基于引入通道注意力机制的通道条件梯度惩罚 Wasserstein 生成对抗网络(Conditional Channel Wasserstein Generative Adversarial Network with Gradient Penalty, CCWGAN-GP)模型对仿真数据进行数据增强，生成与仿真数据高度相似的合成数据构成虚拟数据；最后，使用基于验证集损失进行微调的迁移学习模型，将从虚拟数据学习到的参数迁移到试验数据中，实现小样本试验数据条件下轴承故障的有效诊断。【结果】采用凯斯西储大学轴承数据进行试验，验证了本文研究方法的有效性，表明所提方法在小样本条件下能够取得优异的故障诊断性能。
故障失效诊断 | 基于f-AnoGAN风力发电机组随机工况下微弱故障预警方法

故障失效诊断 | 基于f-AnoGAN风力发电机组随机工况下微弱故障预警方法

摘要：【目的】为解决风力发电机组齿轮箱随机工况下微弱故障振动信号特征难提取、传统方法工况划分粗糙且故障识别效果有限的问题，构建基于快速无监督生成对抗网络(fast unsupervised Anomaly detection with Generative Adversarial Network, f-AnoGAN)的故障预警模型。【方法】首先，设计36层自编码器作为模型生成器，编码器提取全局特征，解码器完成信号重构，以学习正常信号的全局分布；其次，搭建卷积神经网络作为辨别器，提取局部特征并判别样本真伪，强化对微弱故障局部细节的捕捉能力；然后，融合自编码器的均方误差重构损失与生成对抗网络的二元交叉熵对抗损失，构建加权总损失函数，实现全局与局部特征的协同优化；最后，采用MCC5-THU齿轮箱多模式故障数据集，在学习率0.0002、迭代100次、批次容量为32的参数下完成模型训练与测试。【结果】结果表明，模型受试者工作特征曲线下面积达0.93，故障判别准确率为96.18%；潜在空间可有效分离正常与异常数据，训练后期损失趋于稳定；该模型无需预设工况划分，可直接从时频图学习正常模式，实现随机工况下微弱故障的精准预警，弥补传统时频域分析的不足，为风电齿轮箱微弱故障在线预警提供参考。
故障失效诊断 | 基于改进 ACGAN 的滚动轴承样本不平衡故障诊断方法

故障失效诊断 | 基于改进 ACGAN 的滚动轴承样本不平衡故障诊断方法

摘要：【目的】数据驱动故障诊断方法在滚动轴承故障诊断中经常面临样本不平衡问题。针对该问题提出一种基于改进辅助分类器生成对抗网络(Auxiliary Classifier Generative Adversarial Network, ACGAN)的样本类别不平衡扩充方法——基于全局注意力机制的独立分类器的生成对抗网络(Global Attention Mechanism Independent Classifier Generative Adversarial Network, GAMICGAN)。【方法】首先，引入全局注意力机制和八度卷积，使得生成网络能够充分关注到时频图中的空间、通道、维度信息、高低频分量信息，以提高生成网络对指定类别样本的生成质量；其次，针对变工况场景下传感数据分布差异导致的诊断模型准确率下降问题，提出一种联合分布域对抗神经网络的轴承故障域适应诊断方法，设计了基于全局注意力残差网络的骨干网络结构；最后，利用联合最大均值差异度量对源域和目标域间的边缘分布差异和条件分布差异进行量化，实现了变工况场景下的轴承故障诊断。【结果】结果表明，所提方法在样本不平衡的变工况应用中可以保持较高的诊断准确率，具有较好的复杂场景适应能力。
故障失效诊断 | 基于分数阶散度熵和改进鹈鹕算法优化ELM的轴承故障诊断方法

故障失效诊断 | 基于分数阶散度熵和改进鹈鹕算法优化ELM的轴承故障诊断方法

摘要：【目的】针对滚动轴承故障诊断中极限学习机(Extreme Learning Machine, ELM)分类性能不足、参数选择敏感性强的问题，提出一种基于分数阶散度熵与改进鹈鹕优化算法(Improved Pelican Optimization Algorithm, IPOA)的ELM优化方法，以提升轴承故障诊断的准确率与效率。【方法】首先，采用分数阶散度熵处理轴承振动信号，提取表征故障状态的熵值特征，实现故障信息的深度挖掘；其次，引入Tent混沌映射、自适应权重与黄金正弦策略改进鹈鹕优化算法，提升算法全局搜索能力与收敛速度；然后，利用改进算法优化ELM关键参数，降低参数敏感性对分类性能的影响；最后，基于两组公开轴承数据集开展多组对照试验，完成方法性能验证。【结果】结果表明，改进鹈鹕优化算法在单峰与多峰测试函数中均表现出更优的寻优性能；所提IPOA-ELM模型轴承故障诊断总体准确率最高达92.2%，较基础ELM模型提升7.75个百分点，分类准确率稳定在90%以上，为旋转机械故障诊断工程应用提供参考。

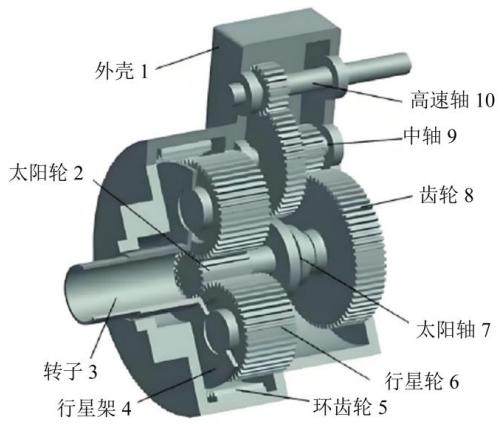

故障失效诊断 | 风机齿轮箱检测与失效分析

故障失效诊断 | 风机齿轮箱检测与失效分析

摘要：【目的】风电齿轮箱是风电机组中故障率最高的关键部件，快速准确地诊断并识别其故障失效对提升风电机组的服役寿命和运行效率至关重要。以某运行近10年的2.0MW风电齿轮箱典型失效案例为研究对象进行系统剖析，旨在为风电齿轮箱的设计优化及全寿命周期故障诊断提供依据。【方法】首先，对失效齿轮箱进行宏观拆解，全面观察了太阳轮、行星轮及内齿圈等核心部件的齿面形貌损伤特征。其次，锁定了首断特征部件行星轮A，综合运用扫描电镜微观表征、能谱分析、理化材质化验、力学性能测试以及显微金相组织检验等手段，全方位排查了其最终失效的底层演变机制。【结果】该案例的宏观连锁失效演变轨迹为：行星轮A因芯部混晶缺陷导致抗疲劳强度局部大幅度下降，在长期循环交变载荷作用下首先发生早期疲劳断裂；断裂后由于机组未能及时停机，脱落的齿块残渣进入啮合区产生剧烈的冲击碾压与异常应变，进而诱发太阳轮齿块脆性折断及其他行星轮齿面出现严重的次生挤压碾压失效。齿轮箱早期疲劳寿命缩短的根本原因在于锻造或渗碳热处理工艺阶段的质量管控不当。
